Edilkamin H2Oceano 23 - výsuv

Výrobce: Edilkamin, Kód výrobku: EDIL738180

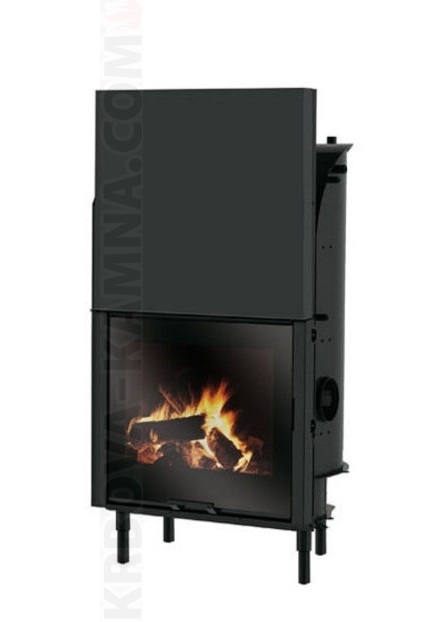

Teplovodní krbová vložka Edilkamin H2Oceano 23. Výkon 5 až 22 kW. Do výměníku 18 kW. Vytápěný prostor 535 m3. Účinnost 80 %. Emise CO 0,08 %. Dust 50 mg/m3. Teplota spalin 310°C. Spotřeba dřeva 1,5 až 7,0 kg/h. Odkouření průměr 220 mm horní samice. Objem výměníku 100 litrů.

Délka polen 50 cm. Rozměry (vxšxh): 1470×880×680 mm. Hmotnost 285 kg

Více informací naleznete v přiloženém návodu od str. 162 v českém ja­zyce

Přednosti:

• ohniště obklopeno vodou zadní stěna a horní výměník 80 % výkonu do výměníku
• litinové topeniště a stěny výměníku silnostěnná ocel
• výkon do výměníku převyšuje 80 % celkového
• možnost upevnění do ohniště grilovacích jehel
• inovovaný přívod vzduchu pro spalování do ohniště (spodní a boční) pro zdokonalení spalování a čísté sklo
• automatický bypass spalin při zavření dvířek (komínová klapka)
• dvířka umožňují vysunutí nahoru nebo do boku
• zvýšená těsnost dvířek a při vysunutí jsou mírně odtlačena od stěny pro snadné vysunutí
• automatický teplotní klapka uzavření přívodu vzduchu pod rošt při dosažení teploty hoření (za příplatek)
• odnímatelná klička dvířek
• 2 modely provedení (základní a CS tlakový 3 bar a chladící smyčkou a ventilem)

Technické parametry H2Oceano 23 (podle EN 13 229):

• Výkon celkový 22,2 kW
• Výkon do výměníku 18,2 kW
• Vytápěný prostor 535 m3
• Účinnost spalování 80 %
• Poměr výkonu do vody a celkový je 82 % do výměníku
• Emisní třída ve vztahu k EN 303–5 je třída 3
• Odkouření je průměr 220 mm
• Doporučený provozní tlak 1,5 bar
• Spotřeba dřeva max 7 kg/h
• Objem výměníku je 100 litrů
• Doporučený teplotní spád 70/55°C
• Průtokový ohřev teplé vody TV (TUV) s KIT 1/2/3/3N je 13–14 l/min
• Externí přívod vzduchu pr. 125 mm s ovládáním
• Připojení topné vody 1"
• Rozměry dvířek do topeniště 600×500 mm
• Výška vložka je 1470 mm + případně nožižky 140 mm
• Hloubka vložka 680 mm
• Šířka vložka 880 mm
• Hmotnost je 285 kg bez vody

Vyráběné provedení (CS tlakový systém 3 bar):

• H2Oceano 15 (výkon 5 až 15 kW/voda 12 kW) obj. číslo 738160
• H2Oceano 15 CS obj. číslo 738170
• H2Oceano 23 (výkon 5 až 22 kW/voda 18 kW) obj. číslo 738180
• H2Oceano 23 CS obj. číslo 738190
• H2Oceano 28 (výkon 5 až 28 kW/voda 23 kW) obj. číslo 738200
• H2Oceano 28 CS obj. číslo 738210

Volitelné příslušenství za příplatek:

• Instalační KIT 1 (pro průtokový ohřev teplé vody deskovým výměníkem, v ceně je již elektronická regulace).
• Instalační KIT 2 (tlakové oddělení okruhu vložky a soustavy, např. pro oddělení původní akumulační nádrže velkého objemu s otevřenou expanzní nádobou, v ceně elektronická regulace).
• Instalační KIT 3 (tlakové oddělení vložky a soustavy, dále je průtokový ohřev teplé vody deskovým výměníkem TV-TUV).
• Instalační KIT 3N (tlakové oddělení soustavy a průtokový ohřev teplé vody, inovované verze KITu 3, pouze jedním výměníkem, 3 vstupy a 3 výstupy).
• Instalační KIT 3bis (tlakové oddělení soustavy + přepínací ventil ohřevu teplé vody bez plynového kotle a přes plynový kotel)
• Elektronická regulace pro řízení oběhového čerpadlo a směšovacího ventilu
• Deskový výměník 20 a 30 deskový
• Deskový výměník dvojitý 3× vstup a 3× výstup
• Oběhové čerpadlo
• 3-cestný zónový ventil
• Termostatická klapka přívodu vzduchu pro spalování
• Ocelový rámeček kolem dvířek
• Gril s motorem
• Hydraulické KITy A1, A2, B, C, D, V
• Ovládací panel ke KITům

Splňuje normy a předpisy:

• EN 14 785:2006
• 89/106/CEE
• 2006/95/CEE
• 2004/108/CEE

• odnímatelná klička dvířek

Více informací naleznete v přiloženém návodu.

• Návod
• prospekt;
