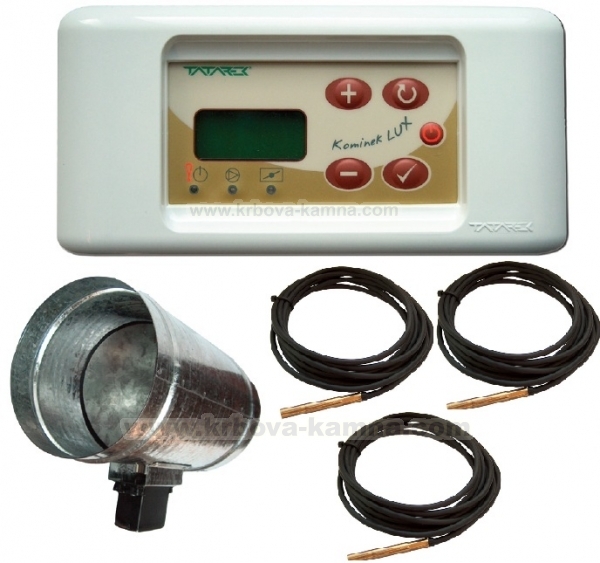

Automat. regulace hoření a přívodu vzduchu 100 RT 08 P Lux bílý k teplovodním
- Záruční doba(měs.):
- 24
Výrobce: Kratki, Kód výrobku: 0100053
Automatický regulátor ohřívacího oběhu s teplovodní krbovou vložkou
řízenou elektricky ovládanou nerezovou klapkou přívodu vzduchu 100 RT
08 nebo 120 RT 08
Regulátor řídí tepelný oběh, kde zdrojem tepla je krbová vložka
s vodním pláštěm, ve které se pomocí klapky přívodu vzduchu kontroluje
spalovací proces. Odběrateli tepla jsou: Zásobník teplé užitkové vody
(„TUV“ = CWU) a rozvod ústředního topení („UT“ = CO).
Napájení: 230V/50Hz
Odběr bez zatížení: 5W
Maximální přípojný výkon: 750 W Pracovní podmínky: 0–50˚C, vlhkost
10–90% bez kondenzace
Úroveň zabezpečení: IP41
Pojistka: 6,3A/250V
Počet výstupů pro řízení čerpadel: 3*250W/230V/50Hz
Počet beznapěťových řídících výstupů: 1
Počet výstupů pro řízení přívodu vzduchu: 1*5V/500mA/DC
Počet teplotních čidel: 3
Přesnost měření teploty: 2˚C
Rozdílnost měření teploty: 0,5˚C
Počet časových pásem:4
Základní úlohou regulátoru je udržení teploty vodního pláště krbové
vložky na zadané hodnotě. Děje se tak pomocí teplotního čidla (T3) a
regulací klapky přívodu vzduchu (PP). Pracovní teplotu krbu označuje
parametr „TempKOM“ (viz parametry úrovně 1). Je-li teplota (T3) vyšší
než uvedený parametr, klapka přívodu vzduchu je postupně přivírána
(omezuje množství vzduchu proudícího do spalovací komory a tlumí
spalování), je-li nižší, klapka se otvírá (více vzduchu – lepší
spalování).
Druhou funkcí je regulace čerpadla (P1) plnícího zásobník teplé
užitkové vody. Čerpadlo začíná pracovat když teplota vložky přesáhne
hodnotu parametru „ZAŁ POMP“ a současně je vyšší než teplota vody
v zásobníku teplé užitkové vody CWU (T2) o hodnotu parametru
„DeltaCWU“ (viz parametry úrovně 1).
Třetí funkcí je řízení oběhového čerpadla ústředního topení (P3).
Oběhové čerpadlo pracuje, když teplota krbu přesáhne hodnotu parametru
„ZAŁ POMP“. Je možné nastavit funkci upřednostňování zásobování
TUV před směrováním ohřáté vody do ústředního topení – viz popis
pracovních módů zásobníku TUV.
Regulátor je vybaven hodinami řídícími upřednostnění systému TUV a
pracovní teplotu krbu ve vybraných částech dne.
Krb lze vybavit také systémem distribuce teplého vzduchu závislém na
regulátoru RT-03C. Regulátor RT-03C měří teplotu v komoře návěvného
krbového ventilátoru a reguluje jeho otáčky v ručním (manuálním) nebo
automatickém pracovním módu.
Práce klapky přívodu vzduchu
Reguluje proudění vzduchu do spalovací komory čímž umožňuje udržování
teploty vody ve vodním plášti krbové vložky na zadané hodnotě. Tento
úkol je prováděn porovnáváním teploty (T3) a tepoty zadané jako parametr
„TempKOM“. Po porovnání těchto teplot se podle potřeby otvírá nebo
zavírá klapka přívodu vzduchu. Změna polohy otevření klapky přívodu
vzduchu nastává cyklicky po uběhnutí 20 sekund. Při pohybu klapky svítí
signalizační kontrolka (9). Blikání této kontrolky označuje přetížení
pohonu klapky z důvodu vzniklých odporů.
Vypnutí regulátoru způsobí automatické nastavení polohy klapky přívodu
vzduchu do polohy klidového stavu určené parametrem „stanWYŁ“ (tovární
přednastavení je 0 – plné uzavření).
Práce čerpadla ústředního topení (UT)
Překročí-li teplota krbové vložky zadanou hodnotu 45˚C (parametr „T.zał
POMP“) zapne se čerpadlo UT. Vypnutí čerpadla pod touto hranicí teploty
zajistí rychlejší zahřátí vodního pláště nad rosným bodem a
v důsledku zvětšení životnosti krbové vložky.
Při doplňování zásobníku TUV může čerpadlo UT pracovat cyklicky
(s omezením množství ohřáté vody směřující do ústředního topení),
když je nastaven parametr „Priorytet CWU“. Cyklická práce spočívá
v zapnutí čerpadla na dobu 45 sekund a poté zastavení na dobu 4 minut
(parametr „t.stopCO“).
Regulátor chrání systém vodní instalace před zamrznutím automatickým
zapínáním oběhového čerpadla, klesne-li teplota pod hodnotu 4˚C.
Regulátor zajišťuje i mimosezónní spuštění čerpadla – pumpa se na
minutu zapne nebyla-li po dobu jednoho týdne v provozu.
Práce čerpadla TUV
Regulátor řídí i práci čerpadla doplňujícího zásobník teplé
užitkové vody. Čerpadlo TUV může být zapnutá je-li teploty vody ve
vodním plášti krbové vložky všší než zadaná meze 45˚C (parametr
„T.załPOMP“) a vyšší než v zásobníku o 5˚C (parametr
„DeltaCWU“). V závislosti na počtu připojených teplotních čidel TUV
(CWU) jsou možné následující způsoby práce čerpadla:
- nezapojená čidla T1 a T2 – doplňování zásobníku naslepo –
čerpadlo TUV se zapne, když teploty vody ve vodním plášti krbové vložky
dosáhne nebo přesáhne hodnotu 50˚C (parametr „TminCWU“).
- zapojeno jedno z čidel T1 nebo T2 – čerpadlo TUV se zapne, když
čidlo teploty zásobníku signalizuje teplotu nižší než 50˚C ( parametr
„TminCWU“) a vypne se, když bude naměřena hodnota vyšší než 60˚C
(parametr „TmaxCWU“).
- zapojené oba čidla zásobníku, T1 (horní) i T2 (spodní) –
doplňování je zapnuto když horní teplotní čidlo (T1) naměří teplotu
nižší než 50ºC (parametr „TminCWU“), vypne se když spodní teplotní
čidlo (T2) ukáže hodnotu vyšší než 60ºC (parametr „TmaxCWU“).
Parametr „SterCWU“ by měl mít hodnotu 2 což označuje práci se dvěma
teplotními čidly. Nastavení tohoto parametru na hodnotu 1 způsobí provoz
jako při jednom teplotním čidle (T2) – čidlo (T1) je vystaveno mimo
regulační systém, jeho informace jsou však nadále zobrazovány.
Po ukončení doplňování zásobníku TUV (CWU) čerpadlo běží ještě po
dobu 1 minuty (parametr „t.WybCWU“) což zabraňuje nárůstu teploty ve
vodním plášti krbové vložky, zvláště v letním období, když nepracuje
čerpadlo ústředního topení (UT).
Regulátor zajišťuje i mimosezónní spuštění čerpadla – pumpa se na minutu zapne nebyla-li po dobu jednoho týdne v provozu.
